一：技術說明以及選型：

97H3271BG10HL20

最高工作壓力：32MPA

最大額定流量：400L/MIN

工作溫度范圍：10-120℃

濾芯最大允許壓差：10bar

流向：濾器頭側進側出

油口： 螺紋M22-M48

密封件：丁腈橡膠或者氟橡膠

油液相容性: 適用于礦物油，潤滑油，水乙二醇以及大多數合成液

對于其他特殊油液，請與公司聯系，我司可根據具體情況，進行設計。

二：性能與用途:

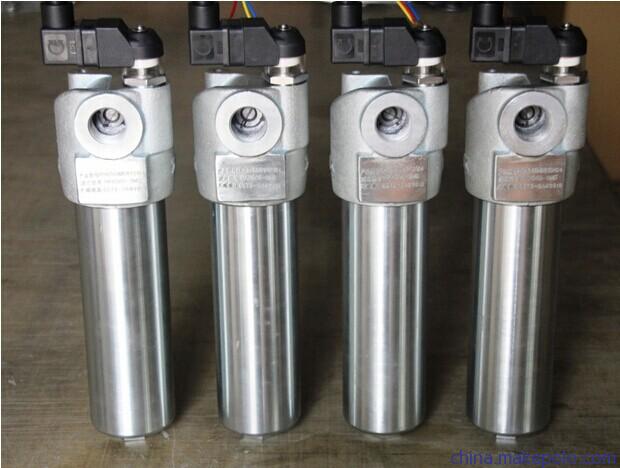

97H3271BG10HL20高壓單筒管路過濾器主要是安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。在過濾器內設置有旁通閥，并配有污染堵塞訊號器。當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成油液進出口壓差達到0. 5 MPa 時，訊號器便發出訊號指示，提示更換濾芯或提高油液溫度。如此時不能馬上停機處理這些故障，當油液壓差達到0.6MPa時，旁通閥會自動開啟工作，以保護過濾器及液壓系統正常工作。

三：濾芯的選材以及說明：

濾芯過濾材料可根據不同場合分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈、不銹鋼紡織網。采用復合纖維、不銹鋼燒結氈為過濾材料的濾芯，具有通油能力大，初始?jí)毫p失小，納污容量大，過濾精度高等優點，其過濾精度以絕對過濾精度標定，過濾效率n ≥99.5%，符合ISO標準。不銹鋼燒結氈成本較高，一般用于溫度較高的液壓系統。采用木棉定型濾紙為過濾材質的濾芯，具有通油能力大，初始?jí)毫p失小，成本較低，適用于采用礦物油液壓系統。采用不銹鋼網為過濾材質的濾芯，阻塞后清洗比較容易，能反復使用。過濾器上、下殼體采用鋁鍛件，體積孝重量輕、結構精巧、外形美觀。

四： 過濾器以及濾芯的檢測標準：

GB/T    14041.1:   濾芯結構完整性驗證和初始冒泡點的測定

GB/T    14041.1:   濾芯材料與液體相容性檢驗方法

GB/T    14041.1:  濾芯抗破裂（壓潰）特性檢驗方法去

GB/T    14041.1:  濾芯額定軸向載荷檢驗

GB/T    17486：   過濾器流量壓降特性的測定

GB/T    17488：利用顆粒污染物測定濾芯的抗流動性疲勞特性

GB/T    18853： 評定過濾器性能的多次通過方法

GB/T    20079：  液壓過濾器通用技術條件

GB/T    20080：  液壓濾芯通用技術條件

97H3211BG10HL15-F3.5P高壓單筒管路過濾器

配套的濾芯是：QF8001G03HC
