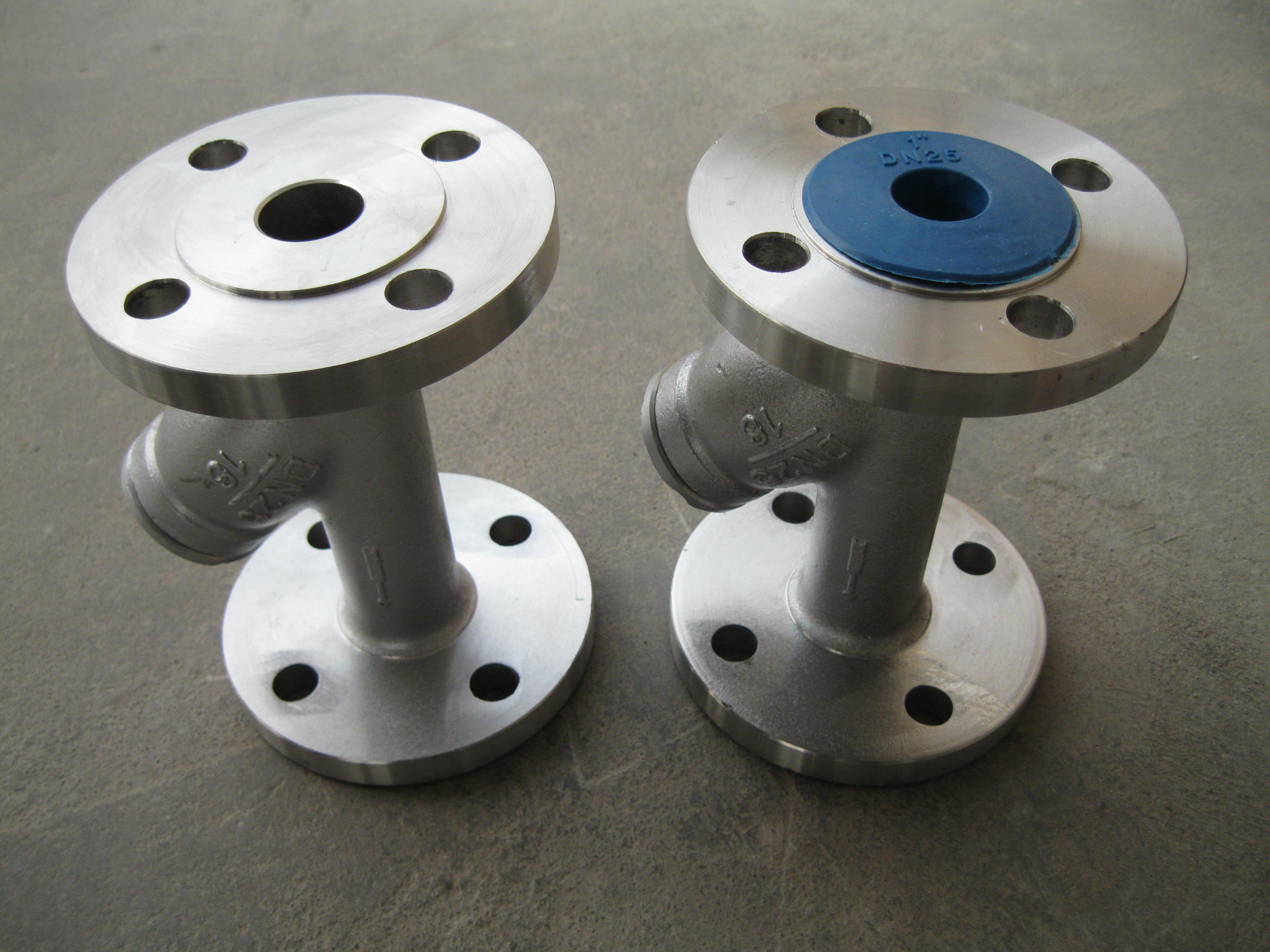

管道過濾器DN40
發布時間：2014-05-17 09:47:36 來源：未知
管道過濾器DN40概述：
Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
管道過濾器DN40試壓檢測：
過濾器水壓試驗的壓力為其設計壓力的1.5倍，保壓時間為30分鐘，保證無滲透及變形現象。
技術參數：
殼體材質：304
濾網材質：不銹鋼
工作溫度：-80-+450
公稱壓力：PN16
過濾精度：60目
公稱通徑：80mm
管道過濾器DN40選型原則：
1、進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算：
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。
管道過濾器DN40應用領域：
化工、石油化工生產中弱腐蝕性物料， 如： 水、油品、氨、烴類等。
化工生產中的腐蝕性物料， 如： 燒堿、純堿、濃稀硫酸、碳酸、醛酸等。
制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
食品、制藥生產中有衛生要求的物料，如： 啤酒、飲料、乳制品、糖漿等。
