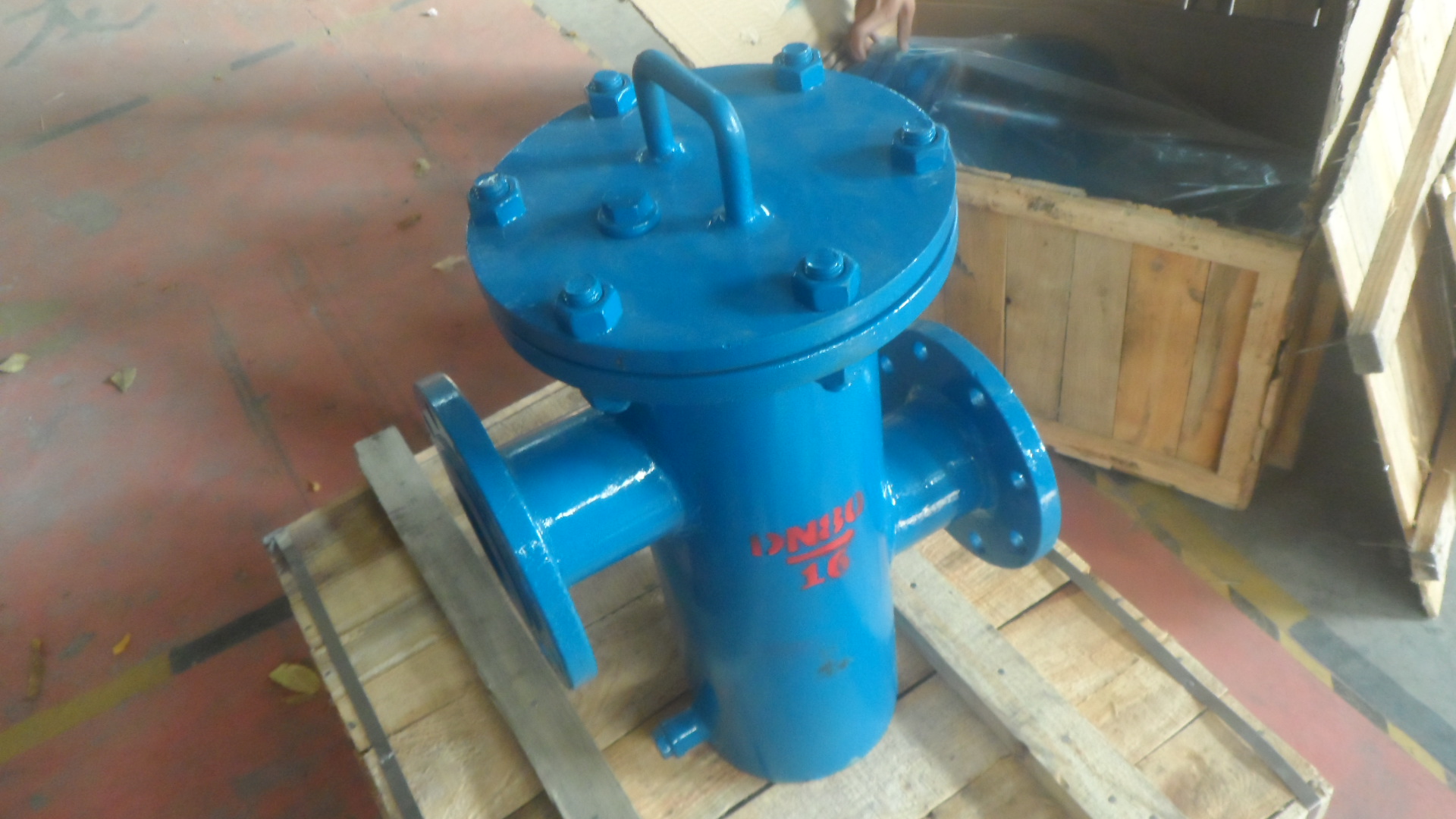

碳鋼籃式過濾器DN50
發布時間：2014-05-20 09:36:15 來源：未知
碳鋼籃式過濾器DN50說明：
籃式過濾器是除去液體中少量固體顆粒的過濾設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
◆藍式過濾器產品用途：
籃式過濾器適用于蒸汽、空氣、煤油、水等配管中排出銹渣和異物，用于保護閥門和設備;
◆藍式過濾器產品特點
1、標準不銹鋼過濾網，孔徑數目可選擇:25目-300目;
2、可選項壓力表連接，蓋上凸合面鉆有螺紋孔以便安裝壓力表;
3、流來面積大、故壓力損失小。
碳鋼籃式過濾器DN50【訂貨參數及范圍】
1、型號規格：SN 規格：DN25-DN500 (1”—20”)
2、材質要求：碳鋼或各種不銹鋼
3、過濾精度：最大過濾雜質直徑mm（可用目數表示）
4、工作壓力：0.6Mpa~5.0Mpa
5、連接方式：法蘭連接、螺紋連接和對焊連接
6、常用法蘭標準為HG20592-2009和GB，壓力等級有：PN6、PN10、PN16、PN25、PN6.4
碳鋼籃式過濾器DN50【安全與維護】
1、藍式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致。
2、過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這是壓力降增大，流速會下降，需及時清除過濾芯內的雜質。
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或 損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機，泵，儀表等設備會遭到破壞。
4、如發現不銹鋼鋼絲變形或損壞，需馬上更換。
|
進出口徑 |
筒徑 |
高度1(mm) |
高度2(mm) |
寬 |
過濾面積( m2 ) |
|
DN40 |
Ф108 |
300 |
170 |
260 |
0.03 |
|
DN50 |
Ф108 |
300 |
170 |
260 |
0.03 |
|
DN65 |
Ф133 |
360 |
175 |
330 |
0.05 |
|
DN80 |
Ф159 |
400 |
215 |
340 |
0.06 |
|
DN100 |
Ф219 |
470 |
272 |
400 |
0.10 |
|
DN125 |
Ф273 |
550 |
345 |
480 |
0.18 |
|
DN150 |
Ф273 |
630 |
405 |
500 |
0.30 |
|
DN200 |
Ф325 |
780 |
445 |
560 |
0.40 |
|
DN250 |
Ф426 |
930 |
495 |
660 |
0.50 |
|
DN300 |
Ф478 |
1200 |
565 |
750 |
0.70 |
|
DN400 |
Ф529 |
1500 |
720 |
920 |
0.80 |
