PHA060FD0H111B3壓力管路過濾器

發布時間：2014-06-17 15:49:44 來源：未知

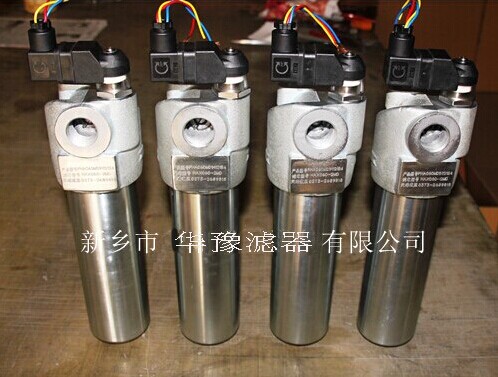

PHA060FD0H111B3壓力管路過濾器
該過濾器，可安裝在不同壓力等級的壓力管路上，用于最終清除侵入污物生
的化學作用生成的雜物。特別適合于自動控制系統和伺服系統，他可以高精度的
控制元件和執行元件由于污染而過早磨損或卡死，從而減少故障。延長元件使用
壽命。
該過濾器濾芯采用進口的玻璃纖維濾材，具有過濾精度高，通油能力強，原始壓
力損失小，納污量大等優點，
該過濾器結構有以下特點
與同型號過濾器相比，結構緊湊體積小。 使用壓力范圍寬 換濾芯方便，用戶可根據安裝空間打開上蓋，更換濾芯，也可旋下外殼從下面取下濾芯。
安裝固定方便：如用戶按標準安裝有困難時可折下蓋上4個螺釘，把蓋轉動
180°，這樣就改變了介質流動方向。該過濾器設有旁通閥和發訊裝置，雙重保護作用，當濾芯污物堵塞進出口壓力差值時發訊器發訊，此時必須更換濾芯。
性能與用途
安裝于系統壓力管路中，消除工作介質中的固體顆粒以及膠狀物質，有效控制工作介質的污染度。
可根據要求裝配壓差發訊器，還可以裝配旁通閥。
濾芯過濾材料分別采用復合纖維、木棉定型紙、不銹鋼燒結氈、不銹鋼編織網。
上下殼體均采用鋼鍛件，經特定工藝處理后，外形美觀。

技術參數
工作介質:礦物油、乳化液、水一乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力(max ):42mpa              工作溫度:--25℃～110℃
發訊器發訊壓差：0.5mpa             旁通閥開啟壓差:0.6mpa
（二）型號說明
     過濾器型號：     PHA     240   FD   0   H1   3   1   B5

240
代號 流量（L/min）
020 20
030 30
 060 060
110 110
160 160
240 240
330 330
420 420
660 660
FD
代號 過濾材料及精度
FT 復合纖維
FC 復合纖維
FD 復合纖維
FV 復合纖維
RD 不銹鋼燒結氈
RV 不銹鋼燒結氈
MD 不銹鋼編織網
MV 不銹鋼編織網
ME 不銹鋼編織網
  0
代號 旁通閥
0 無旁通閥
1 裝旁通閥
H1
代號 發訊器類型
0 無壓差發訊器
S1 目視式壓差發訊器
H1 目/電式壓差發訊器
 3
代號 工作介質
1 礦物油、乳化液
2 磷酸酯液壓油
3 水－乙二醇
1
代號 濾芯壓差MPa
無標記 2.1
1 21
 B5
流量 代號 接口尺寸
020
030
060		 B3 G1/2
N3 NPT1/2
M3 M22×1.5
B4 G3/4
N4 NPT3/4
M4 M27×2
110
160		 B4 G3/4
N4 NPT3/4
M4 M27×2
B5 G1
N5 NPT1
M5 M33×2
240
330
420
660		 F1 3/4SAE6000PSI
F2 1SAE3000PSI
B5 G1
N5 NPT1
M5 M33×2
B6 G1 1/4
N6 NPT1 1/4
M6 M42×2
B7 G1 1/2
N7 NPT1 1/2
M7 M48×2
F3 1  1/4SAE6000PSI
F4 1  1/2SAE3000PSI

額定流量下的壓降（單位：1×105pa  介質參數：30cst  0.86kg/dm3）
型號 殼體 濾        芯
FT FC FD FV CD CV RD RV MV ME
PHA020…  0.65 0.85 0.51 0.36 0.25 0.21 0.16 0.21 0.16 0.27 0.14
PHA030… 0.88 0.92 0.55 0.39 0.27 0.23 0.17 0.22 0.18 0.29 0.15
PHA060… 1.37 0.99 0.60 0.42 0.29 0.25 0.18 0.24 0.19 0.32 0.16
PHA110… 0.93 1.74 1.05 0.74 0.51 0.43 0.32 0.42 0.34 0.56 0.28
PHA160… 1.48 1.36 0.82 0.58 0.40 0.34 0.25 0.33 0.26 0.43 0.22
PHA240… 0.63 2.16 1.30 0.92 0.64 0.54 0.39 0.52 0.42 0.69 0.35
PHA330… 0.89 1.64 0.99 0.70 0.48 0.41 0.30 0.40 0.32 0.52 0.27
PHA330… 1.16 1.30 0.78 0.55 0.38 0.32 0.24 0.31 0.25 0.42 0.21
PHA330… 1.56 1.57 0.94 0.67 0.46 0.39 0.29 0.38 0.30 0.50 0.26
耐壓差為21MPa的濾芯清潔壓降為表中的1.15倍
