YPM160S51FC1B7壓力管路過濾器

發布時間：2014-06-20 15:35:23 來源：未知

YPM系列壓力管路過濾器
新鄉市華豫濾器有限公司專業生產壓力過濾器，以下為過濾器的性能與使用介紹。
1、性能與用途:
YPM系列壓力管路過濾器主要是安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。在過濾器內設置有旁通閥，并配有污染堵塞訊號器。當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成油液進出口壓差達到0. 5 MPa 時，訊號器便發出訊號指示，提示更換濾芯或提高油液溫度。如此時不能馬上停機處理這些故障，當油液壓差達到0.6MPa時，旁通閥會自動開啟工作，以保護過濾器及液壓系統正常工作。
2、濾芯過濾材料可根據不同場合分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈、不銹鋼紡織網。采用復合纖維、不銹鋼燒結氈為過濾材料的濾芯，具有通油能力大，初始壓力損失小，納污容量大，過濾精度高等優點，其過濾精度以絕對過濾精度標定，過濾效率n ≥99.5%，符合ISO標準。不銹鋼燒結氈成本較高，一般用于溫度較高的液壓系統。采用木棉定型濾紙為過濾材質的濾芯，具有通油能力大，初始壓力損失小，成本較低，適用于采用礦物油液壓系統。采用不銹鋼網為過濾材質的濾芯，阻塞后清洗比較容易，能反復使用。過濾器上、下殼體采用鋁鍛件，體積孝重量輕、結構精巧、外形美觀。
規格型號:型號說明流量(L/min)過濾精度(μm)公稱壓力（MPa）
工作溫度（℃）壓力損失(MPa)電發訊裝置
3  型號說明
     過濾器型號：     PHC    660   S5   1   FC   1    B7
240
代號 流量（L/min）
 060 060
110 110
160 160
240 240
330 330
420 420
660 660
H1
代號 發訊器類型
0 無壓差發訊器
S1 目視式壓差發訊器
H1 目/電式壓差發訊器
FD
代號 過濾材料及精度
FB 復合纖維β1（c）≥200
FT 復合纖維β3（c）≥200
FC 復合纖維β5（c）≥200
FD 復合纖維β10（c）≥200
FV 復合纖維β20（c）≥200
CD 木棉定型濾紙β10（c）≥2
CV 木棉定型濾紙β20（c）≥2
RC 不銹鋼燒結氈β10（c）≥100
RD 不銹鋼燒結氈β10（c）≥100
RV 不銹鋼燒結氈β20（c）≥100
MD 不銹鋼編織網10μm
MV 不銹鋼編織網20μm
MP 不銹鋼編織網30μm
MS 不銹鋼編織網60μm
MCD 不銹鋼編織網100μm
  1
代號 旁通閥
0 無旁通閥
1 裝旁通閥
 1
代號 工作介質
1 礦物油、乳化液
2 磷酸酯液壓油
3 水－乙二醇
B7
流量 代號 濾芯壓差MPa
60
110		 B4 G3 3/4
N4 NPT3/4
160
240		 B6 G1 1/4
N6 NPT1 1/4
330
420
660		 B7 G1 1/2
N7 NPT1 1/2

4、額定流量下的清潔濾芯壓降（單位：1×105Pa  介質參數：30mm2/s  0.86kg/dm3)
型 號
Type		 殼 體
Housing		 濾 芯 Filter element
FT FC FD FV CD CV RD RV MV ME
PHB060... 0.62 2.50 1.51 1.06 0.74 0.62 0.46 0.60 0.48 0.80 0.41
PHB110... 1.13 2.39 1.43 1.01 0.70 0.60 0.44 0.57 0.46 0.76 0.39
PHB160... 0.58 2.76 1.66 1.17 0.81 0.69 0.50 0.66 0.53 0.88 0.45
PHB240... 0.96 2.73 1.64 1.16 0.81 0.68 0.50 0.66 0.53 0.87 0.45
PHB330... 0.64 2.89 1.74 1.23 0.85 0.72 0.53 0.70 0.56 0.92 0.47
PHB420... 0.87 2.48 1.49 1.05 0.73 0.62 0.45 0.60 0.48 0.79 0.41
PHB660... 0.23 2.76 1.66 1.17 0.81 0.69 0.50 0.67 0.53 0.88 0.45

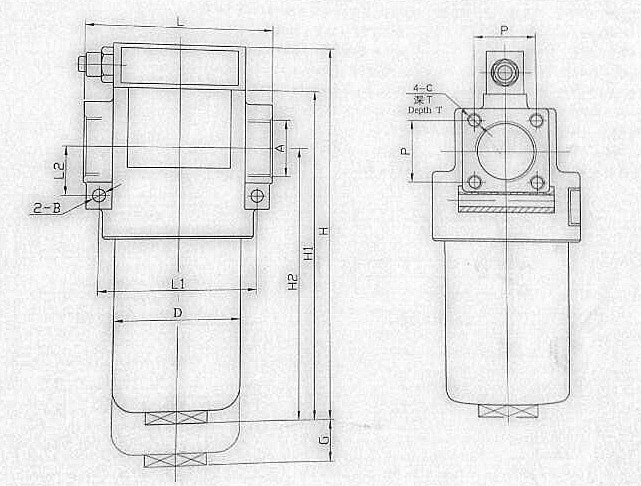

 5、圖示尺寸
型號Type A H H1 H2 L L1 L2 B D G P T C 重量
PHB060... G1 1/2
NPT3/4
 		 198 168 137 110 84 25 Ф8.5 Ф68 100 34 14 M8 1.3
PHB110... 268 238 207 2.1
PHB160... G1 1/4
NPT3/4
 		 254 224 184 128 107 33 Ф8.5 Ф85 100 43 16 M10 2.9
PHB240... 314 284 244 4.1
PHB330... G1 1/2
NPT1/2
 		 315 285 241 162 134 42 Ф10.5 Ф110 100 52 16 M12 5.8
PHB420... 395 365 321 11.3
PHB660... 497 467 423 18.6
