ZL12-122AFDV11M5/2自封式磁性吸油過濾器
發布時間：2014-07-02 10:40:44 來源：未知

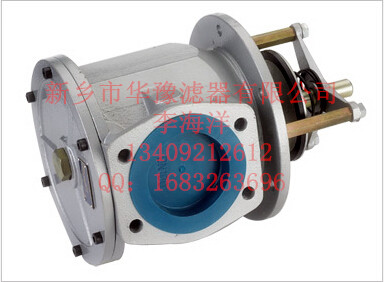

ZL12-122系列自封式磁性吸油過濾器
性能與用途：
用于吸油過濾，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。安裝于油箱頂面、底面及側面，且必須安裝在油箱液面以下。裝有自封止回閥，在更換濾芯時，油箱里的工作介質不會外流，可以根據需要裝配真空表或真空開關等發訊裝置。 濾芯過濾材料分別采用無機纖維、木棉定型濾紙、不銹鋼編織網。殼體采用不銹鋼和鋁合金材料，重量輕，結構精巧、外形美觀。
技術參數:
工作介質:液壓油、礦物油、乳化液、水-乙二醇、磷酸酯液壓液（木棉定型濾紙僅適用于礦物油）
工作溫度:-25℃--110℃
開關發訊壓力:0.03Mpa
ZL12-122系列自封式磁性吸油過濾器特點：
用途：油除雜質
性能：精密過濾，高效過濾
適用對象：弱腐蝕性,腐蝕性，低溫物料,高衛生要求物料 系列型譜
過濾器型號： ZL12-122 A FD V1 1 M5 / 2
A
|
代號 |
流量（L/min） |
|
A |
120 |
|
B |
160 |
FD
|
代號 |
過濾材料及精度 |
|
FD |
復合纖維β10（c）≥200 |
|
FV |
復合纖維β20（c）≥200 |
|
ME |
不銹鋼編織網40μm |
|
MZ |
不銹鋼編織網80μm |
V1
|
代號 |
發訊器類型 |
|
0 |
無發訊器 |
|
V1 |
真空表 |
|
V3 |
真空開關 |
1
|
代號 |
工作介質 |
|
1 |
礦物油、乳化液 |
|
2 |
磷酸酯液壓油 |
|
3 |
水－乙二醇 |
M5
|
代號 |
出口尺寸 |
|
M5 |
M33×2 |
|
M6 |
M42×2 |
|
M7 |
M48×2 |
2

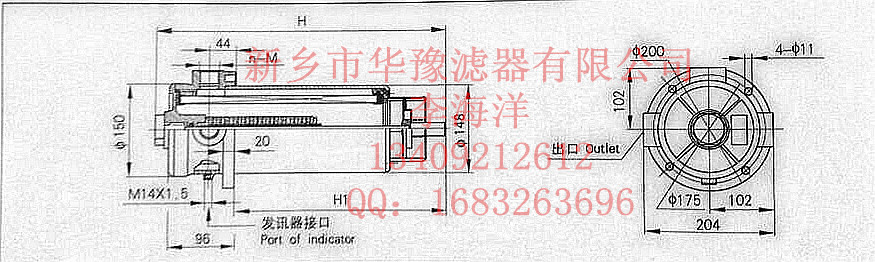

自封式磁性吸油過濾器圖示尺寸
|
型號 |
初始?jí)航?Delta;（MPa） |
H |
H1 |
M |
n |
|
ZL12-122A... |
≤0.01 |
460 |
330 |
M33*2
M42*2
M48*2 |
2
3 |
|
ZL12-122B... |
568 |
441 |
濾材：纖維
主體材質：不銹鋼 、鋁合金
適用范圍：化工,石油,制藥,汽車,輕工,食品,選礦,水處理,電鍍,冶金,染料,紡織、工程機械等。
