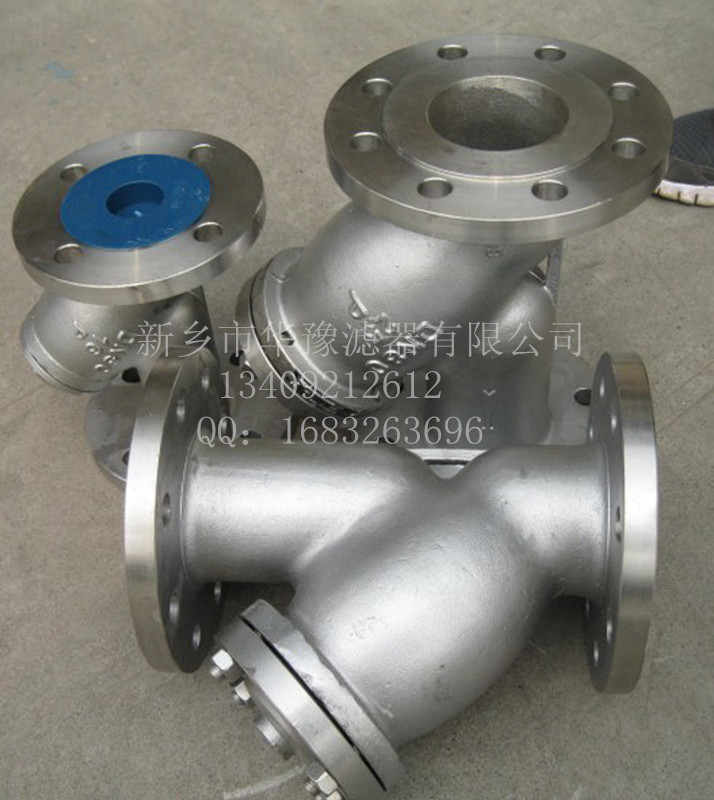

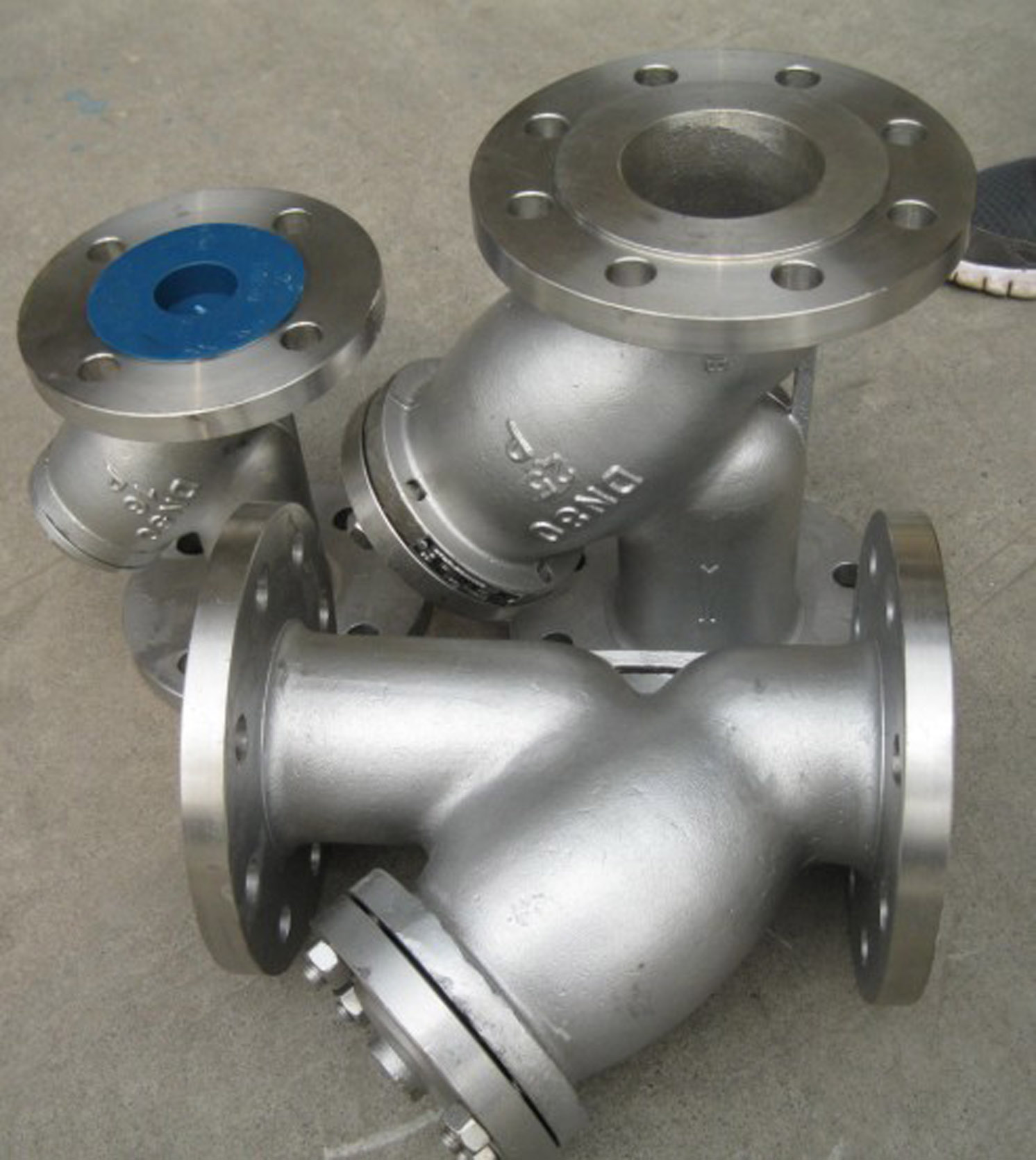

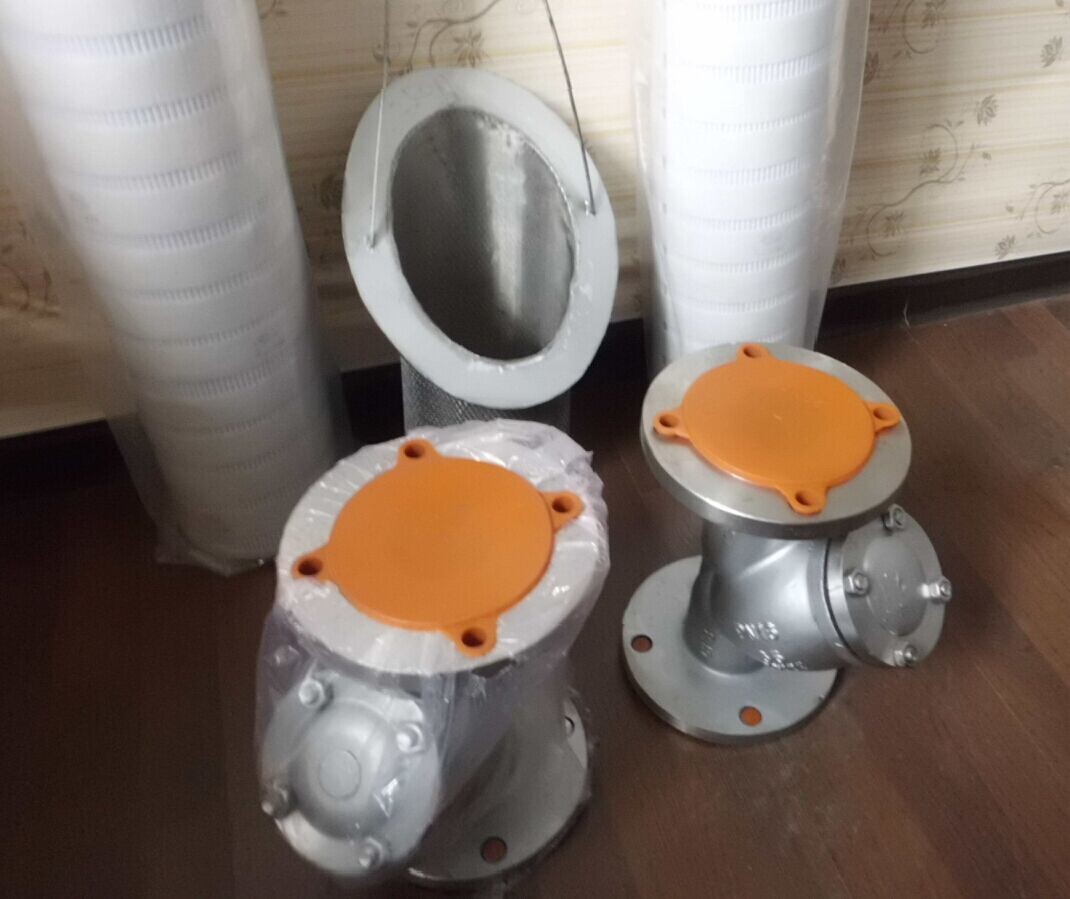

Y型過濾器DN125

發布時間：2014-08-07 11:19:59 來源：未知

Y型過濾器產品用途：
     Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和堵塞。

Y型過濾器產品特點：
     Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。

Y型過濾器執行標準：
設計規范：HG/T 21637
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
產品標識：GB/T 12220
供貨規范：JB/T 7928

Y型過濾器主要性能規范：
型號  連接形式  公稱壓力  試驗壓力  工作壓力  殼體材料  過濾網材料   網眼總面積
SY4P-10 法蘭  1.0 1.1 1.0 灰鑄鐵 不銹鋼  3-4DN
SY1P-10 內螺紋
SY4P-16 法蘭  1.6 1.76 1.6 球墨鑄鐵  不銹鋼  3-4DN
SY1P-16 內螺紋
SY4P-25 法蘭  2.5 2.75 2.5 碳鋼  不銹鋼  3-4DN
SY1P-25 內螺紋



Y型過濾器主要連接尺寸：

公稱通徑 DN Nominal Diameter 尺寸 (mm) Size
L H H1
螺紋Whorl 法蘭 Flange 螺紋Whorl 法蘭 Flange 螺紋Whorl 法蘭 Flange
15 90 140 75 73 105 103
20 100 150 85 88 123 127
25 110 160 95 93 140 137
32 130 180 102 100 152 148
40 160 220 117 115 170 168
50 190 230 140 155 174 195
65   250   198   270
80   280   210   295
100   350   250   344
125   400   305   422
150   440   358   485
200   500   450   602
250   580   503   710
300   670   578   815
350   780   598   844
400   850   618   872
450   850   693   978
500   1000   765   1080
